کدام فلنج های استاندارد ANSI برای خط لوله شما مناسب است؟

فلنج های استاندارد ANSI ارائه روش اتصال مکانیکی اولیه برای سیستم های لوله کشی تحت فشار در تاسیسات صنعتی آمریکای شمالی. این راهنما درجه بندی فشار-دما، انواع روکش ها و مشخصات مواد حیاتی برای مهندسین تدارکات و طراحان لوله کشی را بررسی می کند.

فلنج های استاندارد ANSI چیست و چگونه تکامل یافتند؟

مؤسسه استانداردهای ملی آمریکا (ANSI) ابتدا استانداردهای ابعادی فلنج را منتشر کرد که انجمن مهندسین مکانیک آمریکا (ASME) متعاقباً آن را حفظ و به روز کرد. استانداردهای فعال فعلی شامل ASME B16.5 برای فلنج های تا قطر اسمی 24 اینچ و ASME B16.47 برای قطرهای بزرگتر تا 60 اینچ است.

سیستم های طبقه بندی کلیدی عبارتند از:

• طبقات فشار تعیین شده 150، 300، 600، 900، 1500، و 2500 که نشان دهنده درجه بندی فشار و دما بدون بعد است.
• انواع صورت شامل صورت برجسته (RF)، صورت صاف (FF) و مفصل حلقه (RTJ)
• تنظیمات حفره مطابق با برنامه لوله برای سازگاری با جوشکاری

Jiangyin Zhonghai Precision Machinery Co., Ltd. به عنوان یک سازنده دارای گواهی ISO 9001 با مدارک PED، TUV، و TS، متخصص در فلنج ها و آهنگری های دقیق فعالیت می کند. این شرکت فلنج های لوله، فلنج های آهنگری، فلنج های ماشینکاری شده و اجزای مرتبط را مطابق با استانداردهای GB، ASME، ASTM، JIS، EN و DIN تولید می کند و از تولید کاملاً سفارشی مبتنی بر نقشه پشتیبانی می کند. محدوده تولید شامل 1/2 اینچ تا 60 اینچ، وزن تک تکه تا 10 تن و حداکثر ابعاد 4 متر می باشد. قابلیت های کامل داخلی شامل آهنگری، گرمایش، تراشکاری CNC، حفاری و خطوط بازرسی است که هم تولید حجمی و هم قطعات ماشینکاری پیچیده را انجام می دهد.

تجزیه و تحلیل فنی پنج مشخصات حیاتی

1. پیکربندی لغزش کم فشار: فلنج های استاندارد ansi 150 پوندی روی

کلاس 150 پایین ترین درجه فشار استاندارد را نشان می دهد، مناسب برای دمای محیط آب، بخار و سیالات فرآیند غیر بحرانی. فلنج های لغزنده روی انتهای لوله می لغزند و دو طرف را جوش می دهند و نصب را در فضاهای تنگ ساده می کنند.

درجه بندی فشار و دما برای فولاد کربنی کلاس 150:

• حداکثر فشار 285 psi در دمای محیط (100 درجه فارنهایت)
• کاهش فشار به 140 psi در 400 درجه فارنهایت
• کاهش فشار به 20 psi در 750 درجه فارنهایت

مقایسه هزینه نصب:

فلنج های استاندارد ANSI 150 پوند لیز می شوند پیکربندی‌ها با لوله‌های شهری، سیستم‌های تهویه مطبوع و خطوط فرآیند کم‌فشار مطابقت دارند که در آن سرعت نصب بیشتر از نیازهای مقاومت در برابر خستگی است.

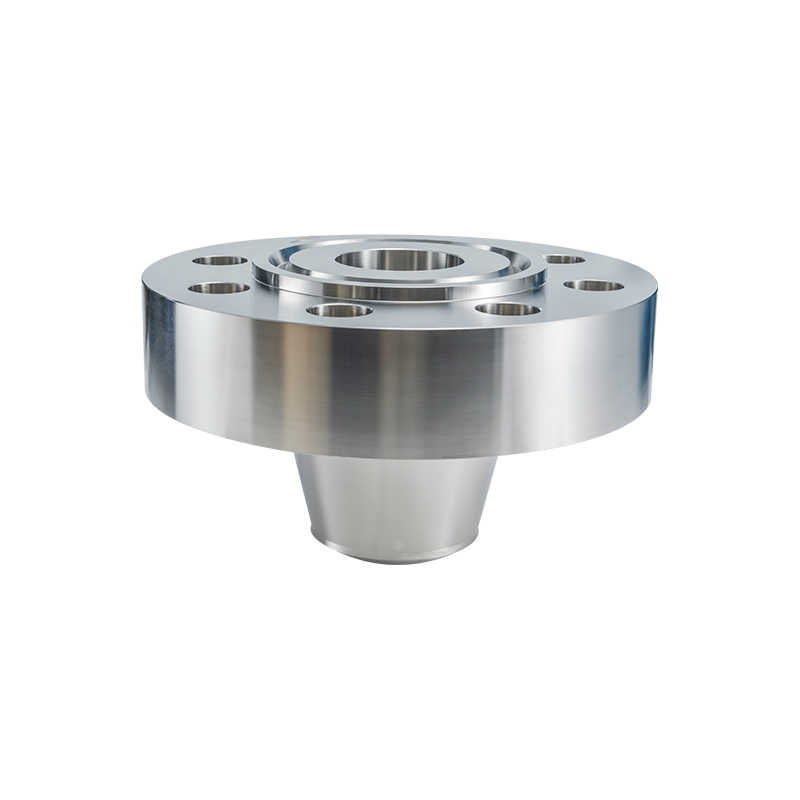

2. طراحی گردن جوش با فشار بالا: فلنج استاندارد انسی جوش گردن برنامه 40

فلنج های گردن جوش دارای یک توپی مخروطی هستند که به آرامی به ضخامت دیواره لوله تغییر می کند. این هندسه تنش های خمشی را توزیع می کند و تقویت سازه را در اتصالات بحرانی فراهم می کند.

برنامه 40 ابعاد لوله تعیین کننده سازگاری حفره است:

• 2 اینچ جدول 40: 60.3mm OD، 3.91mm دیوار، 52.5mm ID
• 4 اینچ جدول 40: OD 114.3mm، دیوار 6.02mm، ID 102.3mm
• 6 اینچی جدول 40: OD 168.3mm، دیوار 7.11mm، ID 154.1mm

مقایسه عملکرد نوع فلنج:

را فلنج استاندارد ansi جوش گردنی برنامه 40 این ترکیب رایج‌ترین مشخصات برای لوله‌کشی فرآیند در کارخانه‌ها و پالایشگاه‌های شیمیایی، متعادل‌سازی ظرفیت فشار با در دسترس بودن مواد استاندارد است.

3. بسته شدن و انزوا برنامه های کاربردی: فلنج استاندارد ansi کور برجسته صورت

فلنج های کور سیستم های لوله کشی را خاتمه می دهند یا تجهیزات را در طول تعمیر و نگهداری جدا می کنند. صفحه برجسته یک سطح مهر و موم ماشینکاری دقیق برای فشرده سازی واشر فراهم می کند.

مشخصات فیس فینیش عبارتند از:

• 125-250 میکرواینچ AARH (ارتفاع متوسط زبری حسابی) برای واشرهای غیر فلزی
• 63-125 میکرو اینچ AARH برای واشرهای مارپیچی
• 32-63 میکرو اینچ AARH برای مفاصل حلقه ای

مقایسه عملکردی فلنج کور:

فلنج های استاندارد ANSI کور صورت برجسته مشخصات نیاز به ماشینکاری دقیق چهره و تأیید سازگاری واشر دارند. ساختار جامد در برابر فشار کامل سیستم از هر جهت مقاومت می کند و ایزوله قابل اعتمادی را برای ورود کشتی و نگهداری بخش خط لوله فراهم می کند.

4. کربن فولاد نمرات مواد: فلنج استاندارد ansi فولاد کربن a105

ASTM A105 اجزای لوله‌کشی فولاد کربنی آهنگری را برای سرویس‌دهی دمای محیط و دمای بالا مشخص می‌کند. این درجه به دلیل مقرون به صرفه بودن و قابلیت اطمینان مکانیکی بر کاربردهای فلنج صنعتی غالب است.

الزامات ترکیب شیمیایی:

• کربن حداکثر 0.35٪ برای جوش پذیری
• منگنز 0.60-1.05 درصد برای استحکام
• سیلیکون 0.10-0.35٪ برای اکسیداسیون
• فسفر و گوگرد حداکثر 0.040 درصد هر کدام

مقایسه روش ساخت:

فلنج استاندارد ANSI از فولاد کربنی a105 مشخصات نیاز به گواهی تست مواد برای تأیید عملیات حرارتی و آزمایش مکانیکی دارد. ساخت و ساز آهنگری خطرات تخلخل داخلی ذاتی در اجزای ریختگی را حذف می کند و هزینه خدمات حیاتی را توجیه می کند.

5. جوش سوکت فشار بالا: فلنج استاندارد ansi جوش سوکت 3000 psi

فلنج های جوش سوکتی لوله های با قطر کمتر (معمولاً 2 اینچ و کمتر) را در کاربردهای فشار بالا جای می دهند. سوراخ سوکت انتهای لوله را با جوش فیله در محل اتصال خارجی دریافت می کند.

هم ارزی کلاس فشار:

• جوش سوکت 3000 psi تقریباً مربوط به کلاس 600 و بالاتر است
• جوش سوکت 6000 psi مربوط به کلاس 1500 است
• جوش سوکت 9000 psi مربوط به کلاس 2500 است

مقایسه اتصال با سوراخ کوچک:

را فلنج استاندارد ansi سوکت جوش 3000 psi مشخصات به اتصالات ابزار، پورت‌های نمونه‌برداری، و خطوط فرآیندی کوچک می‌پردازد که در آن اتصالات رزوه‌ای تحت فشار یا ارتعاش چرخه‌ای در معرض خطر شکست خستگی هستند.

استانداردهای کیفیت ساخت و گواهینامه

انطباق با ISO 9001 و PED

سیستم های مدیریت کیفیت از طریق رویه های مستند، تولید ثابت را تضمین می کند:

• قابلیت ردیابی مواد از گزارش های آزمایش آسیاب از طریق بازرسی نهایی
• سوابق عملیات حرارتی که چرخه های آستنیته و عادی سازی را تأیید می کند
• بازرسی ابعادی در جداول تحمل ASME B16.5
• تست فشار در 1.5 برابر فشار نامی برای کاربردهای حیاتی

قابلیت های ساخت داخل

Jiangyin Zhonghai Precision Machinery یکپارچگی کامل تولید را حفظ می کند:

• پرس آهنگری تا 10000 تن برای قطعات با قطر بزرگ
• کوره های عملیات حرارتی مداوم با کنترل جو
• تراش های عمودی CNC قطر ماشینکاری تا 4 متر
• مراکز حفاری که الگوهای سوراخ پیچ را با تحمل موقعیتی ± 0.2 میلی متر اجرا می کنند

استانداردهای جهانی و خدمات سفارشی سازی

قابلیت تولید چند استاندارد

تولید موازی مطابق با استانداردهای بین المللی، الزامات پروژه جهانی را پشتیبانی می کند:

• استانداردهای GB برای پروژه های داخلی چین
• ASME/ASTM برای بازارهای آمریکای شمالی و خاورمیانه
• مشخصات JIS برای مشتریان ژاپنی و آسیای جنوب شرقی
• استانداردهای EN/DIN برای انطباق با منطقه اقتصادی اروپا

راه حل های غیر استاندارد و مهندسی شده

تولید مبتنی بر نقشه الزامات ویژه ای را در بر می گیرد:

• فلنج های اوریفیس با بخش های اجرا شده متر
• گردن های جوشی بلند برای اتصالات پوسته رگ
• فلنج های فشرده که وزن و بار پیچ را کاهش می دهند

سوالات متداول

چه تفاوت هایی در قطر دایره پیچ بین فلنج های کلاس 150 و کلاس 300 وجود دارد؟

برای فلنج اسمی 6 اینچی، کلاس 150 قطر دایره پیچ 241.3 میلی متری با 8 پیچ در قطر 22.2 میلی متر را مشخص می کند. کلاس 300 دایره پیچ 269.9 میلی متری با 12 پیچ در قطر 25.4 میلی متر را مشخص می کند. دایره پیچ بزرگتر و افزایش تعداد پیچ ​​ها نیازهای فشرده سازی واشر بالاتر را برای درجه بندی فشار بالا برآورده می کند. فلنج های کلاس 150 موجود را نمی توان با سوراخ کردن سوراخ های اضافی به کلاس 300 ارتقا داد زیرا قطر و ضخامت خارجی کافی ندارد.

مواد A105 و A350 LF2 چگونه برای کاربردهای در دمای پایین مقایسه می شوند؟

تست ضربه ASTM A105 Charpy V-notch در حداقل -29 درجه سانتیگراد واجد شرایط است. ASTM A350 Grade LF2 الزامات ضربه را در -46 درجه سانتیگراد یا -59 درجه سانتیگراد بسته به کلاس مشخص می کند. گرید LF2 15 تا 25 درصد بیشتر هزینه دارد، اما چقرمگی لازم را برای سرویس های یخچال و قرار گرفتن در معرض آب و هوای شمالی فراهم می کند. A105 فلنج استاندارد ansi فولاد کربنی a105 مشخصات خطر شکستگی شکننده زیر 29- درجه سانتیگراد.

فلنج های لغزنده چه حداکثر فشاری را می توانند با خیال راحت تحمل کنند؟

فلنج‌های لغزنده کلاس 150 در دمای محیط به 285 psi می‌رسند، اما عوامل تمرکز تنش را 2.5 برابر بیشتر از طرح‌های گردن جوش تجربه می‌کنند. محدودیت های کاربردی عملی اغلب فلنج های لغزنده را به 150-200 psi در سرویس های چرخه ای کاهش می دهد. را فلنج های استاندارد ansi 150 پوند لیز می شوند پیکربندی فقط برای برنامه های استاتیک و بدون شوک مناسب است.

عملکرد آب بندی مفصل صورت برجسته و حلقه ای چگونه متفاوت است؟

فلنج های صورت برجسته، واشرهای مسطح یا مارپیچی را در نواحی تماس وسیع فشرده می کنند و تغییرات متوسط ​​سطح را تحمل می کنند. اتصالات حلقه ای نیاز به ماشینکاری شیار دقیق (0.05± میلی متر) و تماس فلز با فلز از طریق تغییر شکل پلاستیکی دارند. اتصالات RTJ در برابر فشارهای بیش از 10000 psi و دمای بالای 500 درجه سانتیگراد در جایی که واشرهای معمولی از کار می افتند مقاومت می کنند. اتصالات صورت برجسته به دلیل هزینه های کمتر ماشینکاری و سادگی تعویض واشر، بر لوله کشی فرآیند عمومی غالب است.

حداقل مقادیر سفارش و سیاست های نمونه چیست؟

فلنج های کاتالوگ استاندارد از سفارشات تک تک برای نیازهای تعمیر و نگهداری پشتیبانی می کنند. آهنگری های سفارشی به حداقل 500 کیلوگرم مواد برای قابلیت ردیابی گرما نیاز دارند. فلنج های نمونه برای تست صلاحیت نیاز به خرید دارند. گزارش‌های ابعادی و گواهی‌های مواد، تحویل استاندارد را بدون هزینه اضافی همراهی می‌کنند. Jiangyin Zhonghai Precision Machinery موجودی در اندازه های رایج را برای حمل و نقل سریع نگهداری می کند.

نتیجه گیری

انتخاب مناسب فلنج های استاندارد ANSI نیاز به تجزیه و تحلیل شرایط فشار و دما، دینامیک لوله کشی و محیط مواد دارد. خواه مشخص کردن فلنج های استاندارد ansi 150 پوند لیز می شوند برای اقتصاد، فلنج استاندارد ansi جوش گردنی برنامه 40 برای مقاومت در برابر خستگی، فلنج های استاندارد ansi کور صورت برجسته برای انزوا، فلنج استاندارد ansi فولاد کربنی a105 برای خدمات استاندارد، یا فلنج استاندارد ansi سوکت جوش 3000 psi برای سوراخ کوچک فشار بالا، مشخصات فنی یکپارچگی سیستم را تعیین می کند.

Jiangyin Zhonghai Precision Machinery Co., Ltd. تولید یکپارچه از آهنگری تا بازرسی نهایی را ارائه می دهد و از صنایع جهانی انرژی و فرآیند با کیفیت تایید شده و قابلیت ابعادی تا قطر 4 متر پشتیبانی می کند.

مراجع

• انجمن مهندسین مکانیک آمریکا، ASME B16.5-2020، فلنج های لوله و اتصالات فلنجی: NPS 1/2 از طریق استاندارد متریک/اینچ NPS 24
• انجمن مهندسین مکانیک آمریکا، ASME B16.47-2017، فلنج های فولادی با قطر بزرگ: NPS 26 از طریق استاندارد متریک/اینچ NPS 60
• انجمن آمریکایی آزمایش و مواد، ASTM A105/A105M-21، مشخصات استاندارد برای آهنگری فولاد کربنی برای کاربردهای لوله کشی
• انجمن آمریکایی آزمایش و مواد، ASTM A350/A350M-18، مشخصات استاندارد برای آهنگری کربن و فولاد کم آلیاژ، نیاز به تست چقرمگی بریدگی برای قطعات لوله کشی
• کمیته اروپایی استانداردسازی، EN 1092-1:2018، فلنج ها و اتصالات آنها - فلنج های دایره ای برای لوله ها، شیرها، اتصالات و لوازم جانبی، PN تعیین شده - قسمت 1: فلنج های فولادی
• سازمان بین المللی استاندارد، ISO 9001:2015، سیستم های مدیریت کیفیت - الزامات
